Zanzariera avvolgibile orizzontale con guida ribassata e sgancio rapido

Download

Zanzariera avvolgibile orizzontale a guida ribassata (1 anta) Zanzariera avvolgibile orizzontale a guida ribassata (2 ante)

 Scarica le istruzioni di uso manutenzione





Istruzioni di Montaggio 1 anta

Attenzione: Le istruzioni sotto riportate non contengono tutti i dettagli del montaggio, per le istruzioni complete scaricare le versioni in formato pdf.

1 - Misurare la larghezza (L) e l'altezza (H) del vano

2 - Tagliare il cassonetto e la barra maniglia




3 - Tagliare le guida superiore

4 - Tagliare la guida ribassata






5 - Tagliare il profilo "Di arrivo" con calamita

6 - Montare gli accessori

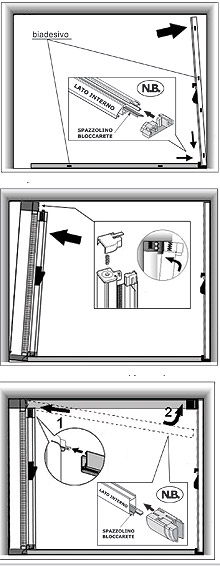

7 - Montaggio zanzariera nel vano finestra

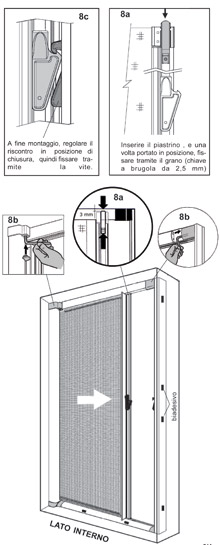

8 - Fissaggio finale e regolazione riscontri






9 - Funzionamento zanzariera


Per aprire la zanzariera, premere il
pulsante di sgancio (P) .


Se le pareti del vano sono molto irregolari,
si consiglia di siliconare le guide.

NOTA: è sempre consigliabile fissare
con il silicone il profilo “di arrivo” , almeno
nella zona del riscontro-pulsante.




Istruzioni di montaggio 2 ante

Attenzione: Le istruzioni sotto riportate non contengono tutti i dettagli del montaggio, per le istruzioni complete scaricare le versioni in formato pdf.

1 - Misurare la larghezza (L) e l'altezza (H) del vano

2 - Tagliare i cassonetti e le barre-maniglia




3 - Tagliare le guide superiori

4 - Tagliare la guida ribassata

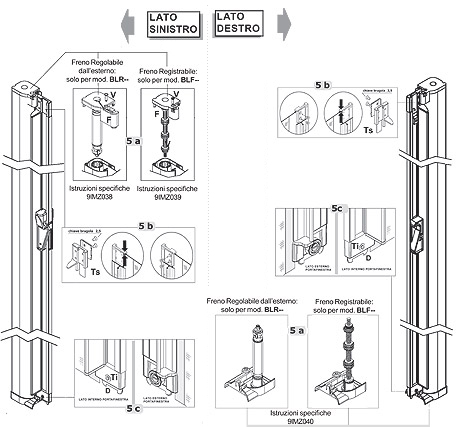

5 - Montaggio accessori





6 -Inserimento riscontri di chiusura nelle guide

7 - Inserimento agganci di chiusura nelle barre maniglia

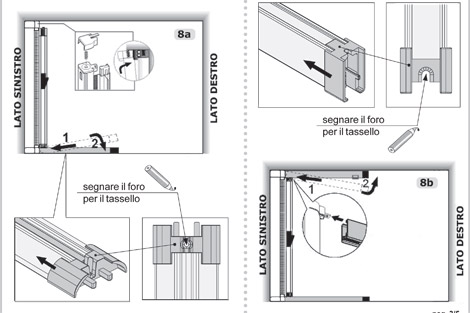

8 - Montaggio zanzariera nel vano finestra per segnare i fori per tasselli di sostegno guide

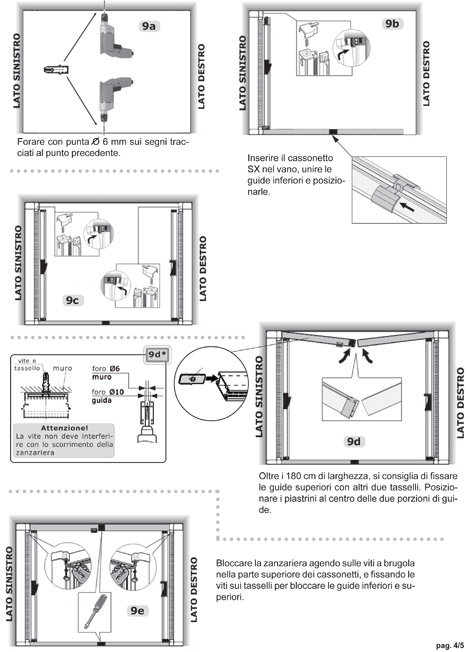

9 - Foratura vano finestra e fissaggio finale zanzariera

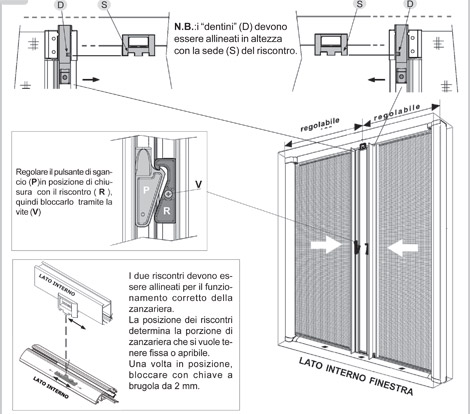

10 -Regolazione dei riscontri e della maniglia di sgancio


11 - Funzionamento della zanzariera


Chiudere prima l’anta che si vuole fissa (es. SX), l’altra anta sarà quella mobile (es. DX) .


Per sganciare l’anta mobile, premere la maniglia di sgancio (fig.1).


Per sganciare l’anta fissa, sollevare la barramaniglia fino allo sgancio
(fig.2).
